立式氣流篩

立式氣流篩是一種對微細粉進行有網篩分的高精度篩分設備，篩分效率高、產量大；細度精確、無超徑混級現象；篩網立裝不荷重、使用壽命長；適應細度范圍廣，全封閉結構，無粉塵溢散，噪音小能耗低、可連續作業，維修方便。

產品優勢

1、篩分效率高，可達到95%以上；
     2、產量是普通振動篩的5-10倍或更高；
     3、噪音小、耗電低、連續作業、減少維修；
     4、產品細度精確，無粉塵污染，無超徑混級現象；
     5、篩網垂直安裝，不負重，使用壽命更長；
     6、適應細度范圍廣；80-530目的粉狀物料均可高效篩分。
     7、可與各種磨機、風機并網配套使用；

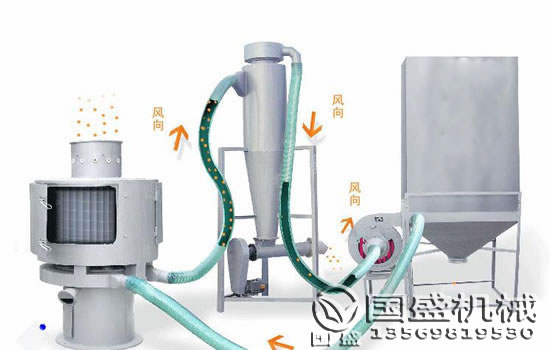

工作原理

立式氣流篩采用空氣作載體、動能作功的作業原理。通過負壓氣流將物料與空氣混合后，進入篩機風輪中間，通過風輪葉片施加足夠的離心力，向桶型篩網噴射過網，經過蝸殼收集。而超徑物料不能過網，由自動排渣口排出，從而達到快速篩分的目的。

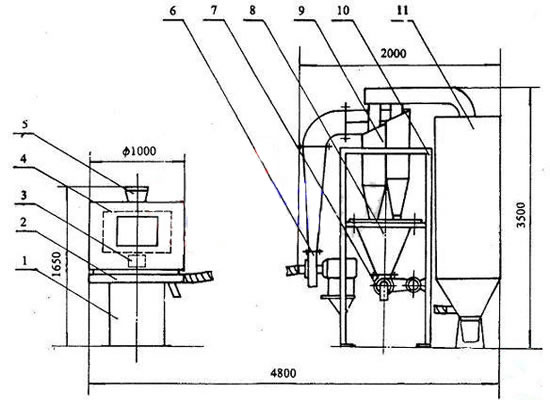

產品結構:

技術參數

參數	氣流量 (m3/h)	篩網規格 (目)	有效篩面 (㎡)	較大入料粒度 (目)	功率 (kw)	轉速 (rpm)	外徑 (mm)	高度 (mm)
QSG-600	240	20--500	0.6	40--60	2.2	1450	600	1250
QSG-1000	360		0.9		5.5	980	1008	1700
QSG-1200	430		2.9		7.5	960	1200	2400
QSG-1500	480		3.7		11	450	1500	2550

注：以上立式氣流篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。

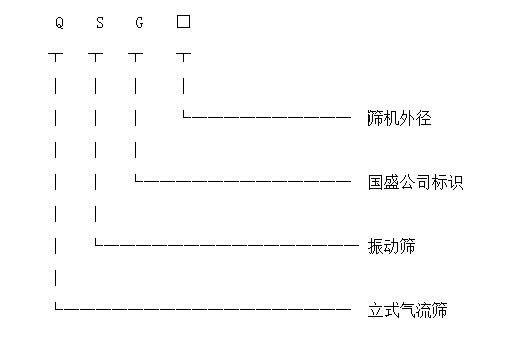

產品型號標識:

應用實例

物料名稱	工作方式	篩網 (目/寸)	QSG-1000處理量 (kg/h)	QSG-1500處理量 (kg/h)
輕鈣	干式	120-180	600-1000	1000-2000
重鈣	干式	400	600-1000	1000-2000
活性鈣	干式	500	600-1000	1000-2000
山渣粉	干式	300	600-1000	1000-2000
淀粉	干式	300	600-1000	1000-2000
鋅粉	干式	325	600-1000	1000-2000
粉煤灰	干式	120-200	600-1000	1000-2000
氧化鐵黑	干式	500	600-1000	1000-2000
氧化鐵紅	干式	500	600-1000	1000-2000
中藥粉	干式	120-160	600-1000	1000-2000
石英粉	干式	180-270	600-1000	2000-3000
面粉	干式	100-180	200-300	500-1000
木粉	干式	100-300	200-300	500-1000
云母粉	干式	300-400	200-300	500-1000

立式氣流篩維護

操作人員要按產品說明書的要求，正確使用設備，作好設備的清潔、潤滑、緊固和防腐蝕等日常維護工作，使設備經常保持內外清潔、性能良好、安全可靠的狀態。
1、電器控制箱要保持清潔，嚴防粉塵落入控制箱，造成電器原件失靈或短路；
2、主機、電機和風機每年要檢修一次，加入少量潤滑油，清除電機內粉塵；
3、定時檢測篩網是否有漏網現象，篩網在高速的運轉過程中如果固定不到位是會損壞的。
4、篩網更換要遵照操作部分第一條的要求，保證均勻張緊，固定兩端鋼絲繩，邊緊固邊調整篩網。
