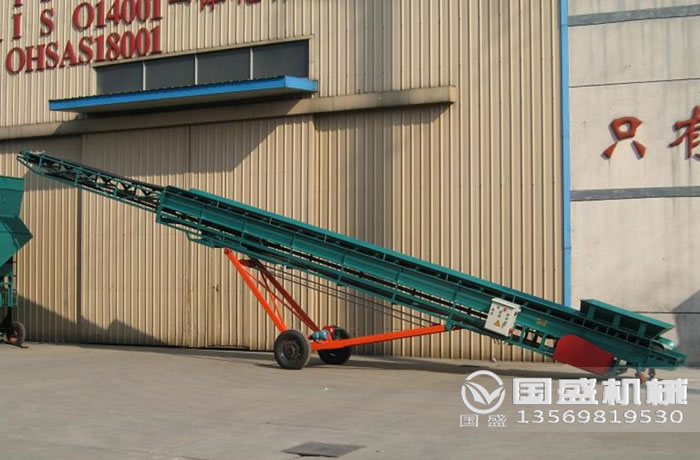

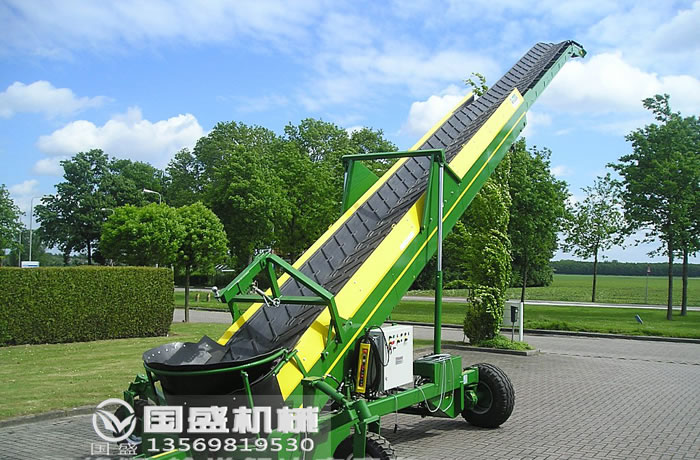

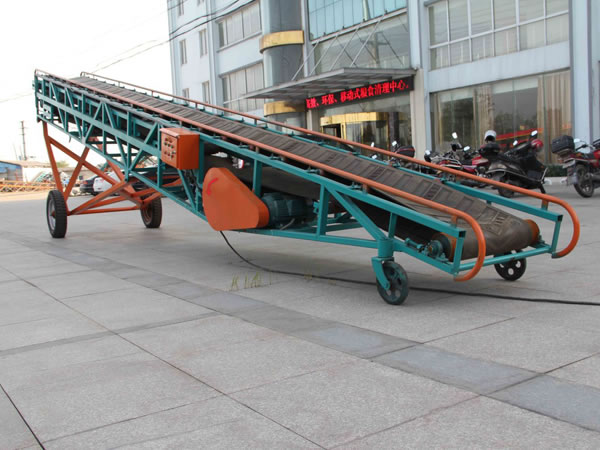

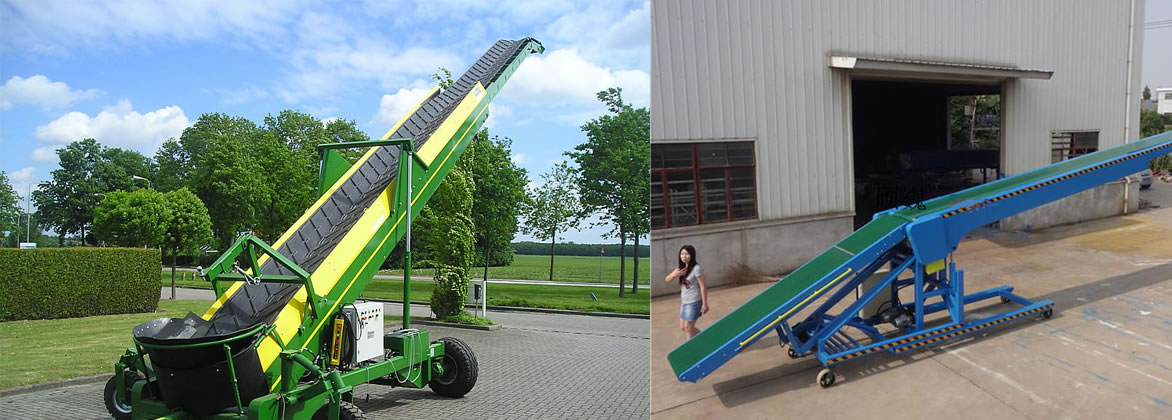

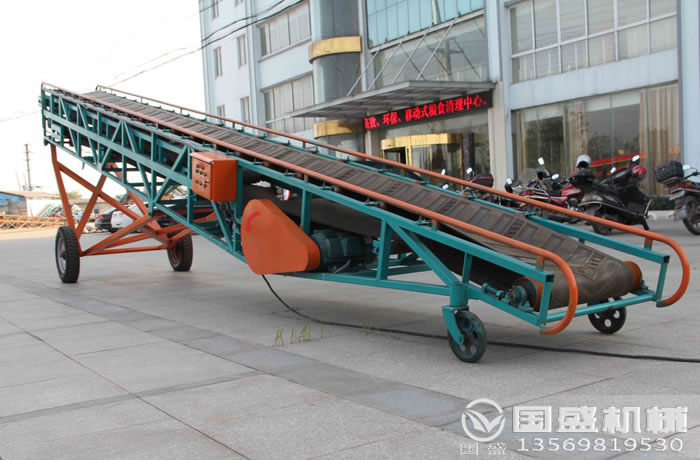

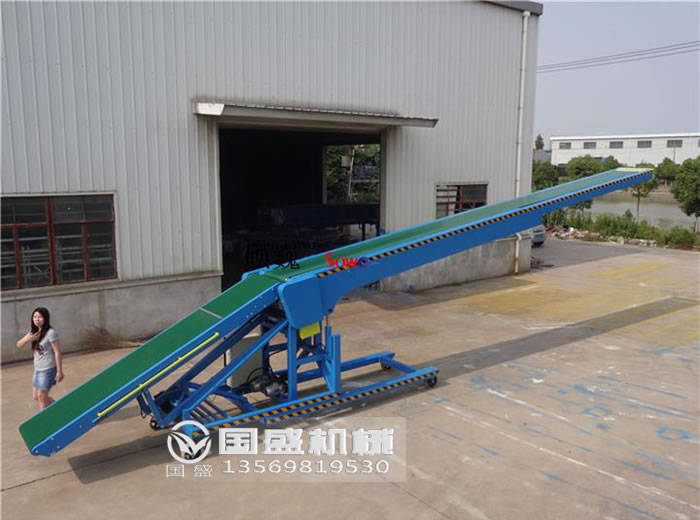

伸縮皮帶輸送機簡介

伸縮皮帶輸送機是一種具有伸縮性能，運送距離可在一定范圍內隨意調整的皮帶輸送機。該機通過同一條輸送帶完成調距輸送作業，其輸送距離的改變是依靠固定機架和伸縮機架相對移動而實現的，當伸縮機架伸出或縮回時，輸送機的傳輸長度即可隨之改變，該機結構緊湊、控制靈活、具有靈活連續的可調性，且輸送帶面平滑無障，正反向運轉可隨時變換。

伸縮皮帶輸送機兩端均裝有控制按鈕，操作方便。伸縮機前端設安全裝置，靈敏度高。該機根據用戶需要，可配備計數顯示功能，規范操作、計數顯示數據正確無誤。

產品特點

1.伸縮皮式帶輸送機操作非常方便。設備實現頭、尾兩端的雙點控制，操作者可以按照自己的要求隨時控制輸送機的長度，隨時調整輸送機端部的高度，使設備端部使用保持直達貨物裝卸部位。

2.設計獨特，操作、維護方便，穩定性好，壽命長。

3.緩沖防撞裝置，確保人機安全（選配）。

4.可選配橫移裝置，一臺更抵多臺使用

5.采用激光和數控加工，經精密裝配，制造工藝精湛。

6.無線控制技術，徹底消除因頻繁伸縮引起的線路故障。

伸縮皮帶輸送機原理

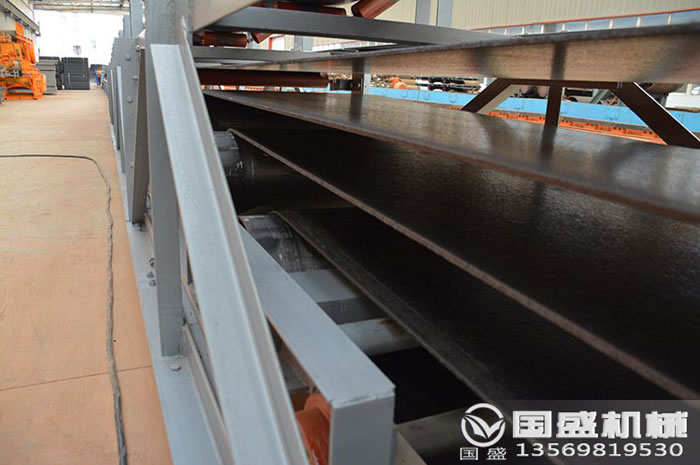

可伸縮帶輸送機和普通皮帶輸送機一樣是以皮帶作為牽引撐載機構的連續運輸設備。它利用皮帶多次折返和收放的原理調節長度，當張緊車向機尾一端移動時，皮帶進入貯帶裝置內，機尾在絞車牽引下回縮；反之則機尾延伸，從而使輸送機具有可伸縮的性能，以適應前進或后退式長壁采煤順槽輸送和巷道掘進運輸的需要，當張緊車到達軌道的終端時，就需要收掉或接入一卷皮帶，使輸送機繼續具有伸縮的性能。

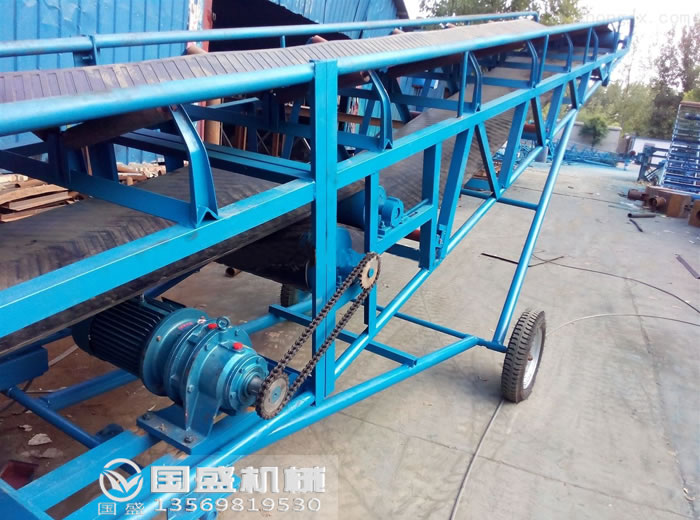

伸縮帶輸送機分為固定部分和非固定部分兩大部分，固定部分由機頭傳動裝置、貯帶裝置、張緊裝置、軟啟動器、制動器等組成，非固定部分由無螺栓連接的快速拆裝支架及機尾組成。

技術參數

型號	輸送量(t/h)	帶寬(mm)	帶速(m/s)	電機功率(kw)	儲帶長度(mm)	托輥直徑(mm)	*大輸送距離(mm)
DSJ65/20/2x22	200	650	1.6	2x22	50/100	Φ89	600
DSJ65/20/2x40	200	650	2.0	2x40	50/100	Φ89	600
DSJ80/40/2x40	400	800	2.0	2x40	50/100	Φ89	800
DSJ80/40/2x55	400	800	2.0	2x55	100	Φ89	800
DSJ80/40/2x75	400	800	2.0	2x75	100	Φ108	1000
DSJ100/63/125	630	1000	2.0	125	100	Φ108	1000
DSJ100/63/2x75	630	1000	2.0	2x75	100	Φ108	1000
DSJ100/80/160	800	1000	2.5	160	100	Φ108	1000
DSJ100/80/2x110	800	1000	2.5	2x110	100	Φ108	1000
DSJ100/100/2x125	100	1000	3.15	2x125	100	Φ108	1200
DSJ100/120/3x200	1200	1000	3.15	3x200	100	Φ133	1800
DSJ100/150/2x315	1500	1000	4.0	2x315	100	Φ133	2000
DSJ100/120/2x200	1200	1000	3.15	2x200	100	Φ133	1000
DSJ100/150/2x250	1500	1000	3.15	2x250	100	Φ133	800
DSJ100/150/2x355	1500	1000	4.0	2x355	100	Φ133	800
DSJ120/100/2x200	1000	1200	3.15	2x200	100	Φ133	1000
DSJ120/150/2x315	1500	1200	3.15	2x315	100	Φ133	1000
DSJ120/200/3x315	2000	1200	3.15	3x315	100	Φ133	800
DSJ120/200/2x400	2000	1200	3.15	2x400	100	Φ133	1000

操作規程

1.合上總電源開關，檢查設備電源是否正常送入且電源指示燈是否亮。正常后進行下一步操作。

2.合上各回路的電源開關，檢查是否正常。正常狀態下為：設備不動作，皮帶輸送機運行指示燈不亮，變頻器等設備的電源指示燈亮，變頻器的顯示面板顯示正常（無故障代碼顯示）。

3.按照工藝流程依次啟動各電氣設備，上一個電氣設備啟動正常后（電機或其他設備已達到正常速度、正常狀態）再進行下一個電氣設備的啟動。在皮帶輸送機運行中，必須遵守被輸送物品設計中物品的規定，遵守皮帶輸送機的設計能力。其次，要注意各類人員不得觸及皮帶輸送機的運動部分，非專業人員不得隨意接觸電氣元件、控制按鈕等。 *后，在皮帶輸送機運行中不能對變頻器后級斷路，如確定維修需要，則必須在停止變頻運行的情況下才能進行，否則可能損壞變頻器。伸縮皮帶輸送機運行停止，按下停止按鈕待系統全部停止后方能切斷總電源。
