      國盛機械 > 產品中心 > 礦用篩分輸送設備 >

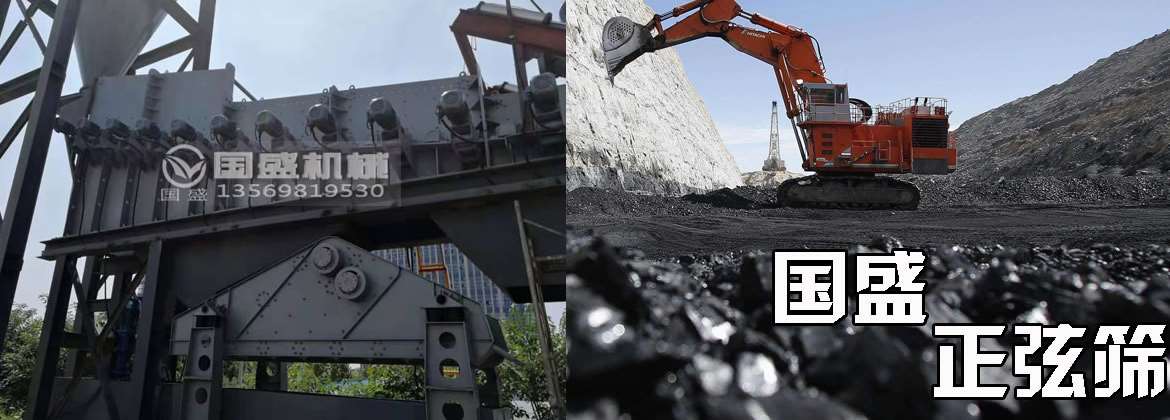

      正弦滾軸篩

      正弦滾軸篩

      熱銷

      【進料粒度】:≤2000mm

      【生產能力】:≤2500t/h

      【應用范圍】:廣泛適于煤炭、電力、煤化工、焦化、冶金、建材、化工等行業

      【產品介紹】:正弦篩是一種處理量大、分級粒度小、篩分效率高的篩分設備,通常會作為火力發電廠輸煤系統中必不可少的設備

      銷售熱線: 18637334419

      正弦滾軸篩簡介

            正弦篩是一種處理量大、分級粒度小、篩分效率高的篩分設備,通常會作為火力發電廠輸煤系統中必不可少的設備,主要有機架、篩板、硬齒面減速機、篩軸、軸承座、電動推桿、切換檔板、內旁路等組成。
            正弦滾軸篩采用橢圓形篩片轉動所產生的正弦波擾動原理,在煤礦業的適應性廣,尤其對高水分的煤更具有優越性,不易堵塞,能夠提高碎煤機的工作效率,又可以降低碎煤機電能消耗和金屬磨損,具有結構簡單、運行平穩、無振動、噪音低、粉塵少、出力大的特點。


      工作原理

            正弦篩的篩面由多組同向旋轉的篩軸組成,每根篩軸安裝若干等距篩片,為了使篩上的物料層松動以便于透篩,篩盤形狀有偏心的和異形的。為防止物料卡住篩軸,裝有安全保險裝置。滾軸篩全部為座式,有左傳動和右傳動之分,又分帶走輪和不帶走輪的,帶走輪的可在鋼軌上移動。
            正弦滾軸篩是利用單電機單軸旋轉推動物料沿篩面向前運動,同時將物料打松散。小于篩孔間隙的顆粒受自重及篩軸的旋轉力的作用,透過篩軸間的縫隙落下,大于篩孔間隙的顆粒留在篩面上繼續向前運動,并落入碎煤機,以達到篩分的目的。

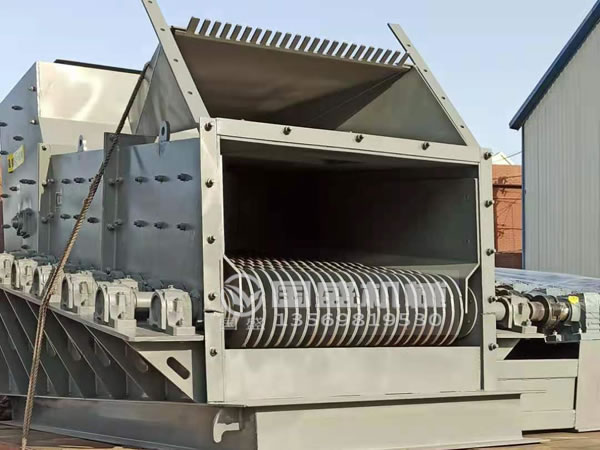

      正弦滾軸篩

      正弦篩

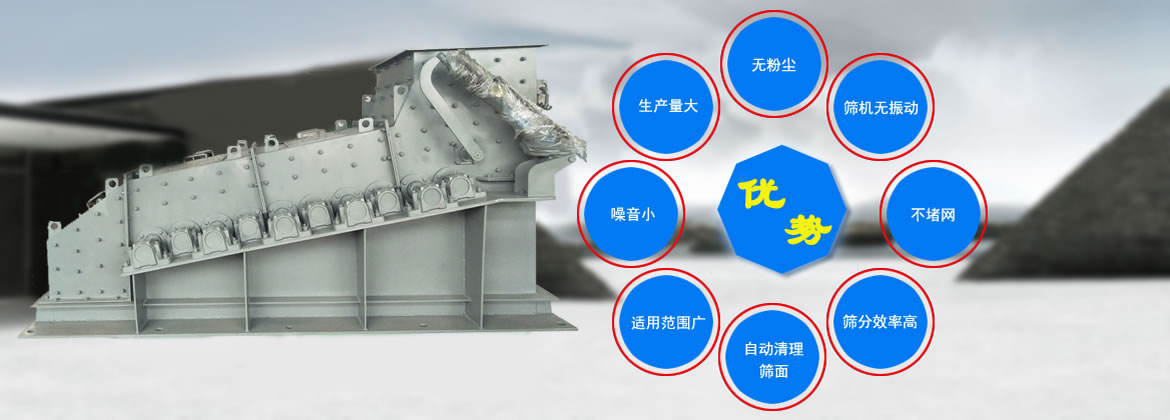

      性能特點

      1.篩分效率高,篩分效率達90%以上
      ●自清理原理,保證篩孔始終通透,保證有效開孔率高;
      ●篩片具有強制排料功能,增大合格顆粒透孔速度;“動態篩孔”的設計,使篩面上的料流受到篩軸動力牽引輸送的同時被攪動,細粒受重力、摩擦力和篩片向下“搓動”作用被分離沿篩孔加速透篩。
      ●物料波浪曲線運動,及篩片的高速攪拌作用,增加物料接觸篩面時間,增加透篩幾率。
      2.可靠性高
      ●機器低速平穩運轉,無任何振動及沖擊載荷,避免振動篩分設備的疲勞損傷問題。
      ●合理的動力配置和合理的篩面結構,使篩機內物料負荷均勻分配,保證滾軸篩運轉平穩。
      ●軸承、動力系統、電器系統均為可靠知名品牌
      ●篩機內均勻料層及高耐磨材料制作的篩片,使得篩片使用壽命是振動篩分設備篩網壽命的3-5倍。
      ●簡潔牢固的設備結構及足夠剛性的篩片,可承受大料流及大塊物料的沖擊。
      ●單軸驅動,合理功率配置,大大減少整機運行故障率。減少系統內“非停”現象。
      3.環保性高
      ●運轉平穩,噪音小于70dB。
      ●整機全密封運行,無粉塵外溢,滿足高環保標準要求。
      4.處理量大
      ●“動篩孔”及高篩分效率使得滾軸篩單位面積處理量大,降低篩機體積。
      ●細篩單機處理量可達1500t/h以上。
      5.不堵料、不卡料
      ●篩面結構為多曲段篩面設計,保證進料區、篩分區、下料區料流不淤積,不堵料。
      ●篩孔交叉區域的“動間隙”和非交叉區的“靜間隙”相差3-4倍,物料自動脫落,解決滾軸篩卡料問題。
      6.可帶負荷啟動,無需人工清理
      ●從出口向前按順序單軸啟動,可實現帶負荷運行。
      7.智能PLC控制功能
      ●機內設有堵煤傳感器,若因系統內某部位發生堵塞,滾軸篩的堵煤傳感器發出信號指令,與系統控制連鎖,進行報警。
      ●單軸單驅動,順向開機,逆向停機;每根篩軸都設有過載保護裝置。
      ●偶有某一篩軸停運,不影響整機運行。接連三軸停運,控制即報警保護。
      8.通用性、互換性
      ●所有篩軸均有標準零部件組成,相隔篩軸可互換安裝使用。
      9.過雜物能力強,鐵塊、繩子、編織物等雜質不影響正常運行。

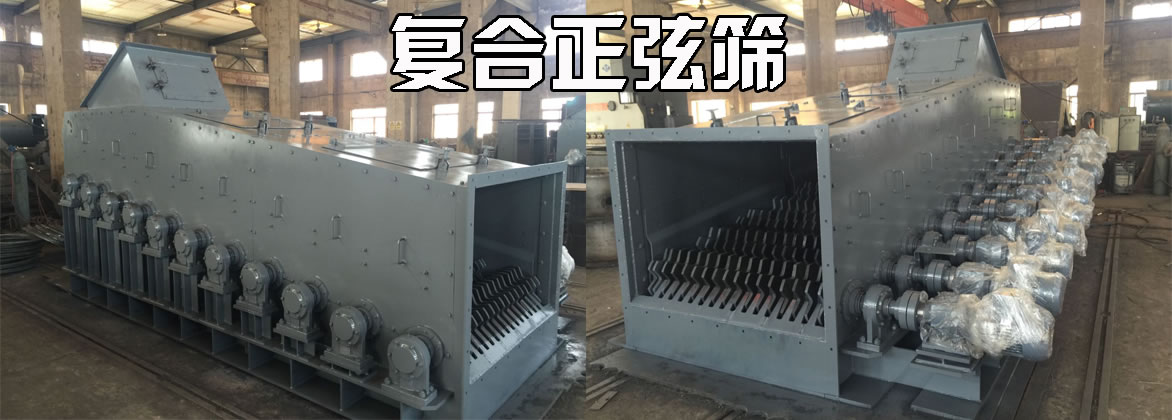

      復合正弦篩

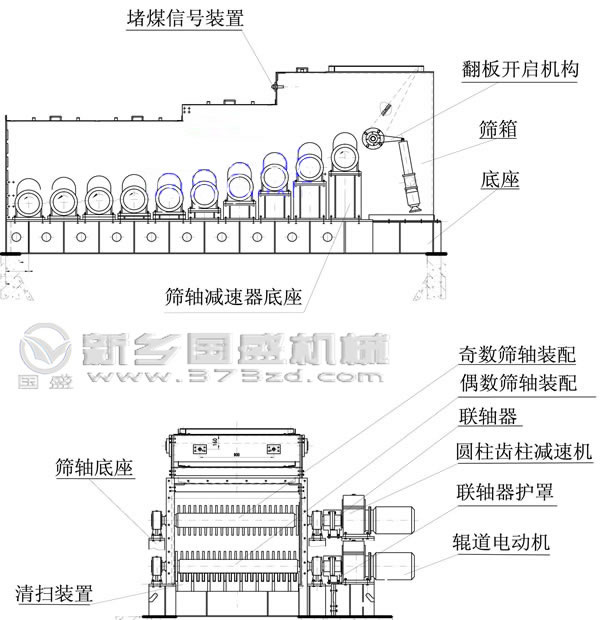

      正弦滾軸篩結構

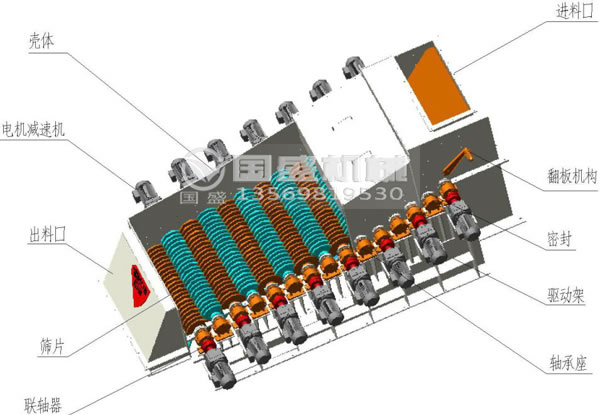

      整體結構

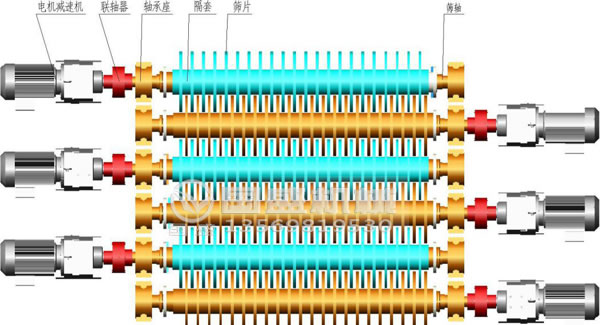

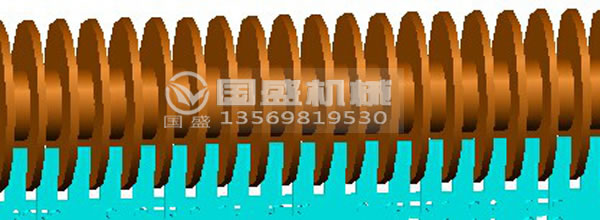

      篩軸及正弦篩篩片



      篩片及刮泥板

      正弦篩設備廠家

      技術參數

      型號 篩面寬度
      (mm)
      軸數 出力
      (t/h)
      電機功率
      (KW)
      篩軸轉速
      (rpm)
      外形尺寸
      長×寬×高
      (mm)
      GS10-06A 1000 6 300 6×3 100.5 2170×3355×2050
      GS10-08A 1000 8 400 8×3 100.5 2800×3355×2150
      GS10-09A 1000 9 500 9×3 100.5 3100×3355×2200
      GS10-12A 1000 12 700 12×3 72.6 4030×3355×2300
      GS14-09A 1400 9 1000 9×4 72.6

      3100×3785×2200
      GS14-12A 1400 12 1200 12×4 72.6

      4030×3785×2300
      GS14-15A 1400 15 1500 15×4 72.6

      4930×3785×2400
      GS18-12A 1800 12 1500 12×4 72.6

      4030×3800×2300
      GS18-15A 1800 15 2000 15×4 72.6

      4930×3800×2400
      GS18-18A 1800 18 2500 18×4 72.6

      4030×3800×2550

      適用行業及物料

      應用行業: 廣泛適于煤炭、電力、煤化工、焦化、冶金、建材、化工等行業
      分級粒徑:100、80、50、30、13、10、8、6、3mm(根據實際工況要求,確定分級粒徑)
      應用行業 物料種類 分級粒徑(mm)
      供熱、發電 原煤、褐煤、煤矸石、中煤、煤泥、石油焦、無煙煤、油頁巖 8;10;13;30;
      煤礦、洗煤廠 各類原煤、矸石、中煤、煤泥 4;6;13;50;80;100;
      焦化 焦煤 3;
      煤制油、煤制氣、煤化工 各類原煤、石油焦 3;6;10;15;30;
      冶金、化工 石灰石、白云石、磷礦石、油頁巖 3-30;30-80;
      氧化鋁礦、紅土鎳礦、石膏礦、焦炭、爐料等 3-80;
      建材 石灰石、砂石、建筑廢料 3-5;10-20;20-40




      客戶案例

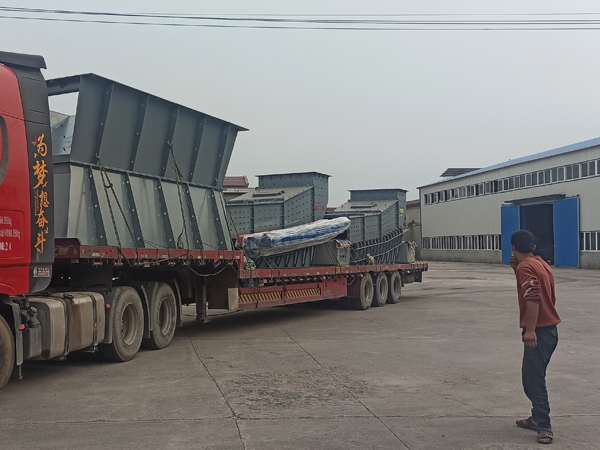

      新鄉礦用重型滾筒篩裝車
